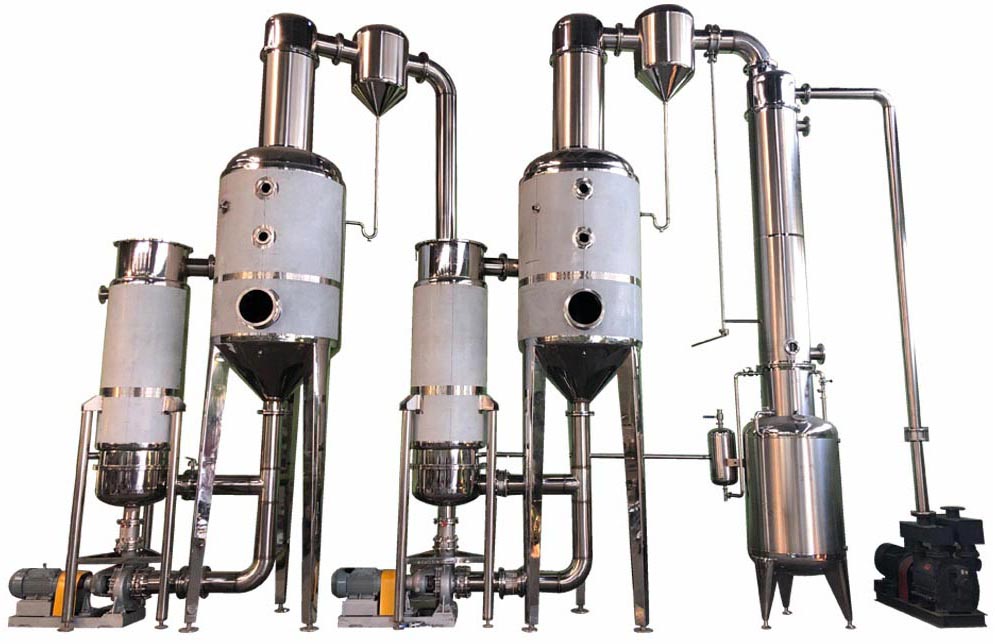

| 提取濃縮系統》雙效強制外循環真空濃縮器 |
|
| |
| 用途： |
| 本濃縮器適應于中藥、西藥、淀粉、葡萄糖、味精、乳品、化工等液料的濃縮，尤其適用于熱敏性物類的低溫真空濃縮。 |
| 設備特點： |
1、節能效益，按SJN-1000型計算，年節約蒸汽3500噸左右,節約水9萬噸左右,節約電8萬度左右，折合人民幣10-15萬元。（與單效對比）
2、本濃縮器采用負壓外加熱自然型循環式的蒸發方式，蒸發速度快，濃縮比重大，可達1.2-1.35（一般中藥浸膏）
3、本濃縮器采用二效同時蒸發，二次蒸汽得到使用，耗能總量與單效濃縮器相比降低40%，一年的節能費可收回本濃縮器的全部投資。 |
| 多功能操作特點： |
| |
1、可回收酒精濃度80%左右；
2、單效、二效可以反復并鍋收膏；
3、可以間歇、連續進料 |
本濃縮器與物料接觸部位均采用優質不銹鋼制作 ，符合CGMO要求標準。外觀美觀。加熱器、蒸發器外均設有保溫層 ，保溫層外用不銹
鋼板制作外殼，表面做鏡面或亞光處理。
|
| 規格型號 |
SJNⅡ500 |
SJNⅡ1000 |
SJNⅡ1500 |
SJNⅡ2000 |
SJNⅡ3000 |
| 真空室容積(m3) |
1 |
1.5 |
2 |
2.5 |
3.5 |
| 受液槽容積(m3) |
0.3 |
0.5 |
0.8 |
1.0 |
1.2 |
| 回收酒精濃度 |
85% |
85% |
85% |
85% |
85% |
| 最大蒸發量(kg/h) |
500 |
1000 |
1500 |
2000 |
3000 |
| 蒸汽壓(Mpa) |
0.03-0.09 |
0.03-0.09 |
0.03-0.09 |
0.03-0.09 |
0.03-0.09 |
| 蒸汽耗量(kg/h) |
250 |
500 |
750 |
1000 |
1500 |
| 水耗量(t/h) |
5 |
10 |
15 |
15 |
25 |
| 外加熱器加熱面積(m2) |
8 |
10 |
16 |
22 |
28 |
| 二效二次冷凝面積(m2) |
16 |
20 |
26 |
32 |
38 |
| 蒸汽管口 |
40 |
50 |
50 |
65 |
80 |
| 冷卻水管口 |
50 |
50 |
65 |
65 |
65 |
| 外形尺寸 |
長(L) |
4000 |
5000 |
6000 |
6500 |
7500 |
寬(M) |
1500 |
1600 |
1600 |
1700 |
2000 |
高(H) |
3300 |
3500 |
3700 |
4300 |
4500 |
| 蒸發溫度 |
一效 |
80-90 |
80-90 |
80-90 |
80-90 |
80-90 |
二效 |
45-70 |
45-70 |
45-70 |
45-70 |
45-70 |
| 設計壓力 |
0.09 |
0.09 |
0.09 |
0.09 |
0.09 |
| 真空度 |
一效 |
0.04 |
0.04 |
0.04 |
0.04 |
0.04 |
二效 |
0.06 |
0.06 |
0.06 |
0.06 |
0.06 |
| 濃縮比 |
1.1-1.3 |
1.1-1.3 |
1.1-1.3 |
1.1-1.3 |
1.1-1.3 |
 |
 |
